天津內燃機研究所

天津科達動力測控技術有限公司

ACD-3型交流電力測功機系統

技術規格書



一．概述

　　ACD-3型交流電力測功機系統是小型通用汽油機臺架試驗的專用檢測設備。該系統采用交流電機和變頻控制技術，以及計算機技術和試驗軟件，滿足小型通用汽油機的測試要求。



二．主要功能



1、本系統主要由下列幾部分組成：

　?。?）主機：交流電力測功機；

　?。?）測功機控制：SIEMENS交流變頻調速裝置，采用手動旋鈕調節運行工況點；

　?。?）油門執行機構及其控制：直流力矩電機，手動按鈕位置控制；

　　（4）檢測及數據處理部分：采用工控計算機，檢測、顯示各種檢測參數，進行數據管理，打印試驗報告，繪制發動機特性曲線；



2、采用SIEMENS全數字控制裝置，交流電力測功機具有電動-測功兩種運行狀態，電動時可拖動發動機，使發動機自動運轉，測功時對發動機施加負載，控制特性快速、穩定；



3、測功運行時發動機機械能量由負載電阻吸收，在低速運行時能夠達到測功機額定扭矩能力；



4、測功機采用恒轉速和恒扭矩控制方式；



5、具有遠距離隔室操作發動機油門開度功能；



6、系統檢測及數據處理操作采用工業控制計算機，提高系統的可靠性，完成試驗過程數據顯示、打印，存儲和最終輸出試驗報告、繪制特性曲線；



7、檢測和顯示數據：

　?。?）轉速；

　?。?）扭矩；

　?。?）發動機曲軸扭矩；

　?。?）發動機功率；

　?。?）發動機油門開度；

　?。?）機油溫度；

　?。?）墊片溫度；

　?。?）燃油消耗。



8、系統安全保護措施有：超速保護、故障保護、緊急停車按鈕、發動機熄火停車保護繼電器接點、報警指示燈。



9、試驗方法及試驗數據的處理按照相關國家標準和行業標準進行及編制軟件。



三.系統技術指標



1、測功機動力參數：

　?。?）最高轉速：9000r/min；

　?。?）最大功率：3.0kW；(電動/測功運行)

　　（3）最大扭矩；9.6 N.m；(電動/測功運行)



注：雙向運行。

　　0-3000 r/min為恒轉矩特性，在此速度范圍測功機可達到額定扭矩；

　　3000 r/min -9000 r/min為恒功率特性，在此速度范圍內測功機可達到額定功率；



2、電動油門執行機構參數：

　　最大直線行程：30 mm；



3、測試范圍及精度：

　?。?）轉速：9000 r/min，±0.2%；

　?。?）扭矩：10N.m，±1%；

　?。?）油耗：2.5，2.5，5，10ml，±1%；

　　（4）時間：±0.05% ±0.01S；

　?。?）墊片溫度：300℃，±5℃；

　　（6）機油溫度：150℃，±1℃；



4、使用條件：

　?。?）電源：

　　　　①進線開關容量：三相380 V/大于20 A ；由用戶提供開關柜配置并配有獨立標準抗干擾地線；

　　　?、谟脩綦娋W(wǎng)總?cè)萘浚航ㄗh大于30 kW，至少不能低于15kW，用戶電網有足夠吸收回饋電量能力，并應符合國家電網質量標準；

　?。?）環境溫度：0-40 ℃；

　?。?）相對濕度：≤ 85% 。



四．系統配置



1．ACD-3交流電力測功機主機

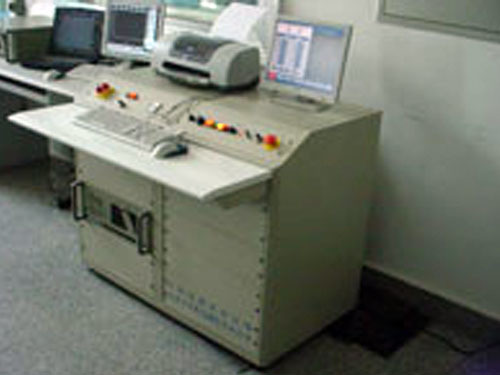

2．操作控制臺

　　內含：

　　　　SIEMENS交流變頻調速裝置

　　　　邏輯控制電路

　　　　接口電路

　　　　工業控制計算機（C-1G/128M/40G/52XCD）

　　　　PHILIPS 17“彩色純平顯示器

　　　　彩色噴墨打印機C61（A4幅面）

　　　　操作單元



3．容積式油耗計量器



4．油門執行器



5．負載電阻器



6．扭矩校正裝置



7．信號線和電纜線（8m）



8．聯軸器連接橡膠塊



9．墊片溫度傳感器



10．機油溫度傳感器



11．技術文件
