VACD-7.5S型立式交流電力測功機系統



技術規格書



概述

　　VACD7.5S系列立式交流電力測功機系統是專門用于動力輸出軸向下的動力機械的測試設備，如鋤草機、舷外機等。這些動力機械由于結構或工作原理的限制，對其進行測試時只能保持其輸出軸向下，而不能將其水平放置，因此本系統適應這一測試要求，達到對該類動力機械進行測功的目的。



二、主要功能特點



1、本系統主要由下列幾部分組成：

　?。?）主機：立式交流電力測功機；

　　測功機控制：SIEMENS交流變頻調速裝置，采用手動旋鈕調節運行工況點；

　　（3）油門執行機構及其控制：直流力矩電機，手動按鈕位置控制；

　?。?）檢測及數據處理部分：采用工控計算機，檢測、顯示各種檢測參數，進行數據管理，打印試驗報告，繪制發動機特性曲線；



2、采用SIEMENS全數字控制裝置，交流電力測功機具有電動-測功兩種運行狀態，電動時可拖動發動機，使發動機自動運轉，測功時對發動機施加負載，控制特性快速、穩定；



測功運行時將發動機機械能量轉換為電能消耗在負載電阻上，低于額定轉速時能夠達到測功機額定扭矩能力，高于額定轉速至最高轉速時達到測功機額定功率；



測功機采用恒轉速/恒電流/綜合控制方式；



5、具有遠距離隔室操作發動機油門開度功能；



6、系統檢測及數據處理操作采用工業控制計算機，提高系統的可靠性，完成試驗過程數據顯示、打印，存儲和最終輸出試驗報告、繪制特性曲線；



7、檢測和顯示數據：

　　（1）轉速；

　　（2）扭矩；

　?。?）發動機油門開度；

　?。?）機油溫度；

　?。?）墊片溫度；

　?。?）燃油消耗。



8、系統安全保護措施有：超速保護、故障保護、緊急停車按鈕、發動機熄火停車保護繼電器接點、報警指示燈；



9、試驗方法及試驗數據的處理按照相關國家標準和行業標準進行及編制軟件。



三、技術參數



1、主要?jiǎng)恿?shù)：



型號技術參數		VACD-7.5S
測功	吸收功率(kW)	7.5
	最大功率轉速(r/min)	3000-7000
	最高轉速（r/min）	7000
	最大扭矩(N.m)	23
拖動	電動功率(kW)	7.5
電源		AC380V
主軸轉向		雙向



2、電動油門執行機構參數：

最大直線行程：30 mm；



3、測試精度：

　　（1）轉速：±0.2% ±1r/min；

　?。?）扭矩：±1%；

　?。?）油耗：±1%；

　?。?）時間：±0.05% ±0.01S；

　?。?）墊片溫度：±5℃；

　?。?）機油溫度：±1℃。



4、使用條件：

　　（1）電源：三相380 V ；由用戶提供開關柜配置并配有獨立標準抗干擾地線；

　?。?）環境溫度：0-40 ℃；

　　（3）相對濕度：≤ 85%



四、系統配置



1、立式交流電力測功機主機



2、控制柜



內含：

　　SIEMENS交流變頻調速裝置

　　邏輯控制電路

　　接口電路

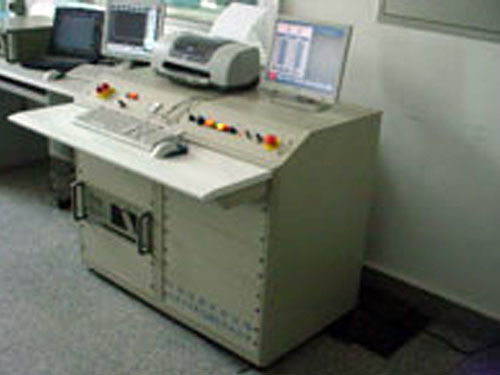

3、操作臺

　　工業控制計算機

　　彩色噴墨打印機



操作單元



4、容積式油耗計量器



5、油門執行機構



6、負載電阻器



7、扭矩校正裝置



8、信號線和電纜線



9、技術文件
